網站首頁產品展示減壓閥 > 先導式活塞減壓閥
{_ProName}

先導式活塞減壓閥

廠商性質:

所屬分類:減壓閥

產品時間:2021-03-18

簡要描述:先導式活塞減壓閥$r$n Y43H/Y型先導活塞式蒸汽減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。

詳細說明:

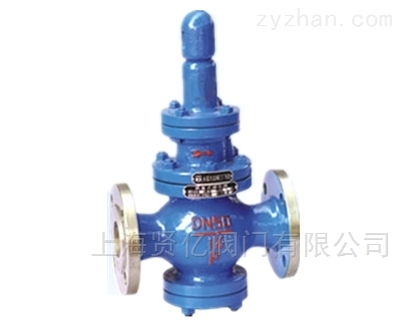

先導式活塞減壓閥

一、Y43H/Y型先導活塞式蒸汽減壓閥產品概述

        Y43H/Y型先導活塞式蒸汽減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化,通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小,實現減壓穩壓功能。主產品主要用于蒸汽管路,起減壓穩壓作用。

二、Y43H/Y型先導活塞式蒸汽減壓閥主要技術參數和性能指標



公稱壓力(Mpa)

1.6

2.5

4.0

6.4

10.0

16.0

殼體試驗壓力(Mpa)*

2.4

3.75

6.0

9.6

15.0

24

密封試驗壓力(Mpa)

1.6

2.5

4.0

6.4

10.0

16.0

Zui高進口壓力(Mpa)

1.6

2.5

4.0

6.4

10.0

16.0

出口壓力范圍(Mpa)

0.1-1.0

0.1-1.6

0.1-2.5

0.5-3.5

0.5-3.5

0.5-4.5

壓力特性偏差(Mpa)△P2P

GB12246-1989

流量特性偏差(Mpa)P2G

GB12246-1989

Zui小壓差(Mpa)

0.15

0.15

0.2

0.4

0.8

1.0

滲漏量

GB12245-1989

*:殼體試驗不包括膜片、頂蓋

三、Y43H/Y型先導活塞式蒸汽減壓閥主要零件材料



零件名稱

零件材料

閥體閥蓋底蓋

WCB

閥座閥盤

2Cr13

缸套

2Cr13/25(鍍硬鉻)

活塞

2Cr13/銅合金

活塞環

合金鑄鐵

導閥座導閥桿

2Cr13

膜片

1Cr18Ni9Ti

主閥彈簧

50CrVA

導閥主彈簧

50CrVA

調節彈簧

60Si2Mn

四、Y43H/Y型先導活塞式蒸汽減壓閥主要流量系數(Cv):單位:mm



DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350



 先導式活塞減壓閥
