您好,歡迎來到上海賢億閥門有限公司!
廠商性質:YZ11X
所屬分類:減壓閥
產品時間:2021-03-18
簡要描述:大型減壓閥$r$n本廠生產的水用減壓閥主要用于各種建筑給水系統、消防系統、中央空調系統、采暖系統等。它用于支管減壓,可使供水壓力分配更加均衡,避免部分供水超壓,優化高層建筑給水分區。
YZ11X型支管減壓閥由上海賢億閥門有限公司供應。上海賢億閥門有限公司始終堅持以市場經濟為導向,嚴把質量關。確保用戶利益得到有利保障,上海賢億閥門有限公司生產的產品具有設計合理、外觀美觀、質量穩定等特點。

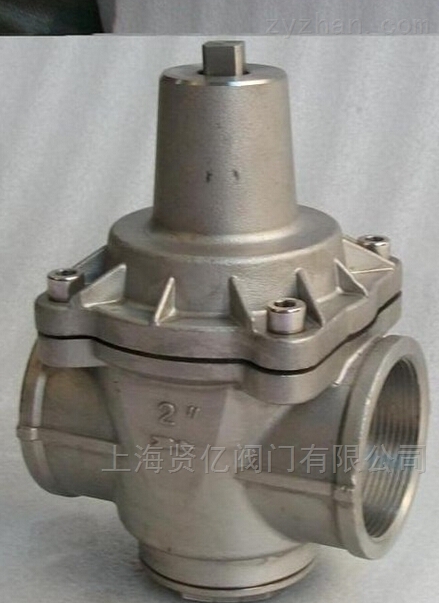

大型減壓閥
YZ11F水用減壓閥連接尺寸:
DN | G | L | H1 | H | D |
15(1/2") | G1/2" | 112 | 40 | 150 | 75 |
20(3/4") | G3-4" | 140 | 55 | 190 | 90 |
25(1") | G1" | 140 | 55 | 195 | 90 |
32(1-1/4") | G1-1/4" | 165 | 55 | 212 | 98 |
40(1-1/2") | G1-1/4" | 190 | 55 | 215 | 98 |
50(2") | G2" | 200 | 65 | 265 | 120 |
三、YZ11X-16P支管減壓閥特點
采用直接作用隔膜式結構,內部結構非常簡單,無卡阻,性能可靠,經久耐用。
出口壓力精密可調,在一般場合下,可以認為出口壓力不受進口壓力的影響(出口壓力的變化量是△P1的8%)。
佳的水力特性,壓力損失小,減壓比可達成10:1以上。
可滿足多種減壓要求,特別適用于支管減壓系統。
耐臟防水垢,不需過濾器,不需旁通管,配管極其簡單,能節省大量空間和配管成本。
四、YZ11X-16T支管減壓閥可能的故障原因
霜凍損壞,在寒冷地區應注意保溫。
水流方向裝錯,減壓閥變成止回閥,出口壓力為0。
彈簧擰得太緊,無法關閉,減壓閥將直通P2=P1。
旁通管漏水,使P2偏離設定值,鑒于本減壓閥優越的。
YZ11X-16P支管減壓閥工作原理
出口壓力作用在隔膜底面和閥瓣底面,當它超過彈簧設定值時,壓縮彈簧,使閥瓣關閉。只要下游無水流動,出口壓力將基本保持在設定值(其變化量?jī)H為入口壓力變化量的8%);當下游用水時,出口壓力下降,彈簧推開隔膜,打開減壓閥。水流連續流通一陣后,減壓閥的開啟產生自阻尼效應,使啟閉動作趨于平穩。
大型減壓閥
