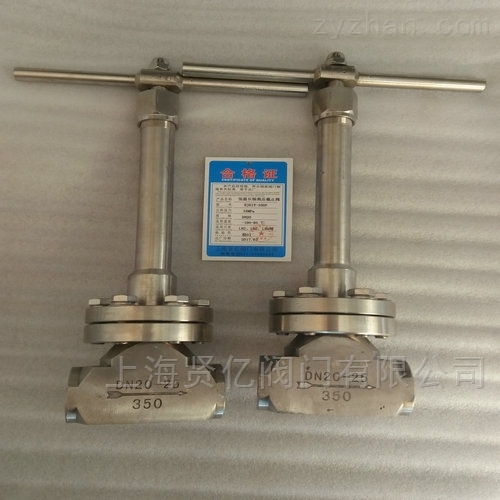

簡要描述:DJ61Y-160P/320P低溫長軸高壓截止閥主要用于液氧、液氮、液氬、液化天然氣、液乙烯等低溫液態介質系統上,具有開關靈活、密封可靠、耐壓等特點。
上海賢億閥門有限公司宗旨 :“客戶至上,誠信經營”堅持“以質量求生存,誠信創造價值”,讓顧客買的放心,用的放心,堅持薄利多銷,我們將以熱情,竭誠為您服務!
概述:
DJ61Y-160P/320P低溫長軸高壓截止閥主要用于液氧、液氮、液氬、液化天然氣、液乙烯等低溫液態介質系統上,具有開關靈活、密封可靠、耐壓等特點。
DJ61Y低溫高壓截止閥工作原理和用途:
DJ61Y-160P/320P低溫長軸高壓截止閥的啟閉件是塞形的閥瓣,密封面呈平面或錐面,閥瓣沿流體的中心線作直線運動。閥桿的運動形式,有升降桿式(閥桿升降,手輪不升降),也有升降旋轉桿式(手輪與閥桿一起旋轉升降,螺母設在閥體上)。截止閥只適用于全開和全關,不允許作調節和節流。
應用于氣體液化設備、空分設備;天然氣液化、儲運設備;液態氧、氮、氬、氫、二氧化碳低溫貯槽及槽車;變壓吸附制氧、氮設備。廣泛應用于能源、石化、冶金、航天、核工業、鐵道等行業等行業。
結構特點:
1、結構簡單,制造和維修比較方便;
2、工作行程小,啟閉時間短;
3、密封性好,密封面間磨擦力小,壽命較大;
4、流體阻力大,開啟和關閉時所需力較大;
5、不適用于帶顆粒、粘度較大、易結焦的介質;
6、調節性能較差。
規范:
公稱通徑:DN 10~40mm
公稱壓力:PN 20MPa
適用介質:LO2、LN2、LAR、LNG等
適用溫度:-196℃-+80℃
材質:
閥體、閥瓣、閥蓋、閥桿:不銹鋼
填料:聚四氟乙烯
密封墊圈:紫銅
外形與安裝連接尺寸
產品型號 | 工廠代號 | 公稱通徑 | 外形與連接尺寸mm | 重量 | ||
|
| DN | L | D1 | H/h | Kg |
DJ61Y-420P | 950J10 | 10 | 80 | 14.5 | 392/382 | 7 |
DJ61Y-420P | 950J15 | 15 | 110 | 22.5 | 404/391 | 7 |
DJ61Y-420P | 950J20 | 20 | 150 | 28.5 | 470/450 | 11.1 |
DJ61Y-420P | 950J25 | 25 | 150 | 34.5 | 470/450 | 11.4 |
DJ61Y-420P | 950J40 | 40 | 180 | 49 | 500/480 | 20.4 |
