網站首頁產品展示低溫閥門 > 低溫球閥 > DQ41F-16P/25P/40P低溫球閥
{_ProName}

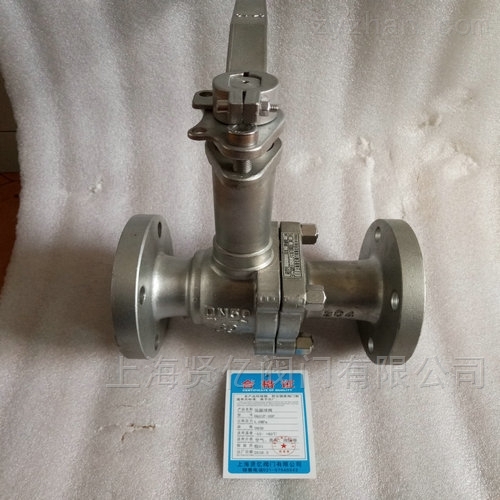

DQ41F-16P/25P/40P低溫球閥

廠商性質:

所屬分類:低溫球閥

產品時間:2021-03-18

簡要描述:DQ41F-16P/25P/40P低溫球閥經過低溫處理,將粗加工的零件置于冷卻介質中數小時(12小時),以釋放應力,確保材料的低溫性能,保證加工尺寸,以防止閥門在低溫工況時,因溫度變化造成變形而導致的泄漏。

詳細說明:

產品概述
DQ41F-16P/25P/40P低溫球閥適用于低溫液體貯運設備的管理系統,具有開關靈活、密封可靠的特點,也可用于其他低溫和深冷介質的管理系統。本產品主要用于輸出液態低溫介質如乙烯、液氧、液氫、液化天然氣、液化石油產品等低溫介質。DQ41F低溫球閥適用于的管路上,用于截斷或接通管路中的介質,選用不同材質,可分別適用于不同的溫度和介質,zui低工作溫度為-196℃。低溫球閥的驅動方式為手動、蝸輪蝸桿傳動、氣動或電動。低溫球閥一般采用法蘭連接,也可采用焊接連接。

工作原理
DQ41F-16P/25P/40P低溫球閥經過低溫處理,將粗加工的零件置于冷卻介質中數小時(12小時),以釋放應力,確保材料的低溫性能,保證加工尺寸,以防止閥門在低溫工況時,因溫度變化造成變形而導致的泄漏。

產品特點
1、采用了在閥芯上開設減壓孔的構造。
2、閥桿是通過計算、試驗而得出的長度。

3、墊片是使用了含有具有穩定密封性的陶瓷填充材料。

4、為了減少閥體的熱損失,為了保證閥門低溫下的使用,設計成重量輕、尺寸小的閥體。
5、長軸閥有低溫流體流經的閥,采用長閥桿形式,可以避開外部熱的作用使壓蓋保持常溫,以防止蓋密封件的性能降低。

技術規范

設計依據

GB

設計標準

GB12237-89

結構長度

GB12221-89

連接法蘭

GB/T 9113-2000 JB/T79-94

試驗和檢驗

JB/T 9092-99

外型尺寸與連接尺寸:

產品型號

DQ61F-40P低溫球閥(低溫長軸球閥)

產品代號

通徑

DN(mm)

尺寸

L

D

L1

D1

D2

H

D0

561DQ15

15

100

13

10

18.5

34

180

160

561DQ20

20

115

18

12

25.5

40

220

220

561DQ25

25

130

23

12

32.5

48

230

220

561DQ32

32

180

28

12

38.5

62

310

250

561DQ40

40

200

35

12

48.5

70

320

300

561DQ50

50

220

45

15

57.5

82

400

320

561DQ65

65

250

57

15

76.5

100

420

380
