簡要描述:DQ61F-25P/40P低溫焊接球閥適用于低溫液體貯運設備的管理系統,具有開關靈活、密封可靠的特點,也可用于其他低溫和深冷介質的管理系統。本產品主要用于輸出液態低溫介質如乙烯、液氧、液氫、液化天然氣、液化石油產品等低溫介質。

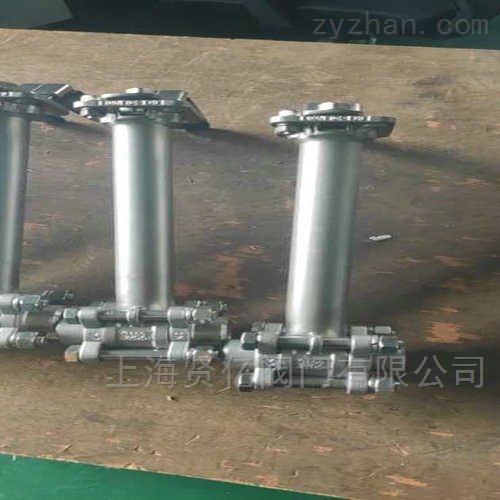

DQ61F-40P低溫長軸球閥是由上海賢億閥門有限公司提供,上海賢億閥門有限公司專業生產銷售低溫安全閥,低溫截止閥,低溫止回閥,低溫閘閥,低溫調節閥。歡迎新老客戶前來采購?。?/span>
低溫球閥產品簡介
DQ61F-25P/40P低溫焊接球閥適用于低溫液體貯運設備的管理系統,具有開關靈活、密封可靠的特點,也可用于其他低溫和深冷介質的管理系統。本產品主要用于輸出液態低溫介質如乙烯、液氧、液氫、液化天然氣、液化石油產品等低溫介質。
低溫球閥工作原理
DQ61F-25P/40P低溫焊接球閥適用于的各種管路上,用于截斷或接通管路中的介質,選用不同材質,可分別適用于不同的溫度和介質,低工作溫度為-196℃。低溫球閥的驅動方式為手動、蝸輪蝸桿傳動、氣動或電動。低溫球閥一般采用法蘭連接,也可采用焊接連接。
低溫球閥產品特點
1、采用了在閥芯上開設減壓孔的構造。
2、墊片是使用了含有具有穩定密封性的陶瓷填充材料。
3、閥體輕、尺寸小。為了減少閥體的熱損失,特別是為了保證閥門超低溫下的使用,特意設計成重量輕、尺寸小的閥體。
4、長軸閥有低溫流體流經的閥,采用長閥桿形式,可以避開外部熱的作用使壓蓋保持常溫,以防止蓋密封件的性能降低。此長度是通過計算、試驗而得出的長度。
外型尺寸與連接尺寸:
產品型號 | DQ61F-40P低溫球閥(低溫長軸球閥) | |||||||
產品代號 | 通徑 DN(mm) | 尺寸 | ||||||
L | D | L1 | D1 | D2 | H | D0 | ||
561DQ15 | 15 | 100 | 13 | 10 | 18.5 | 34 | 180 | 160 |
561DQ20 | 20 | 115 | 18 | 12 | 25.5 | 40 | 220 | 220 |
561DQ25 | 25 | 130 | 23 | 12 | 32.5 | 48 | 230 | 220 |
561DQ32 | 32 | 180 | 28 | 12 | 38.5 | 62 | 310 | 250 |
561DQ40 | 40 | 200 | 35 | 12 | 48.5 | 70 | 320 | 300 |
561DQ50 | 50 | 220 | 45 | 15 | 57.5 | 82 | 400 | 320 |
561DQ65 | 65 | 250 | 57 | 15 | 76.5 | 100 | 420 | 380 |
561DQ80 | 80 | 300 | 70 | 15 | 89.5 | 113 | 500 | 380 |
561DQ100 | 100 | 380 | 90 | 15 | 108.5 | 132 | 520 | 500 |
