所屬分類:低溫升壓閥
產品時間:2021-03-18

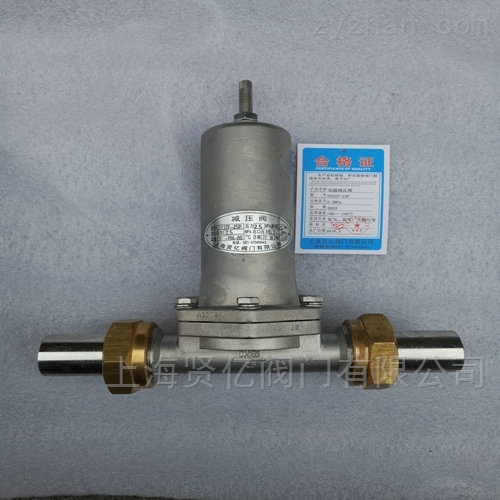

簡要描述:DY22F-25P/40P低溫降壓調節閥 低溫升壓閥由氣動薄膜執行機構和耐低溫的單、雙座閥兩部分組成。由調節器來的信號壓力輸入氣動薄膜執行機構的氣室,產生推力,通過連接桿件帶動閥芯,閥芯位置的變化使閥的流通截面積變化,實現對介質流量的調節。
一、工作原理:
DY22F-25P/40P低溫降壓調節閥 低溫升壓閥由氣動薄膜執行機構和耐低溫的單、雙座閥兩部分組成。由調節器來的信號壓力輸入氣動薄膜執行機構的氣室,產生推力,通過連接桿件帶動閥芯,閥芯位置的變化使閥的流通截面積變化,實現對介質流量的調節。
DY22F-25P/40P低溫降壓調節閥 低溫升壓閥頂部有調節螺母,當調節螺母順時針擰緊時,此閥閥后壓力越高。
二、主要技術參數:
閥體材質:CF8(不銹鋼304)
膜片材質:QSn6.5-0.1
彈簧材質:S30210
主要封件:PTFE+MOS2
設計溫度:-196℃~+80℃
適用介質:LNG、LO2液氧、LN2液氮、LAr液氬
三、主要尺寸:
型號 | 規格 | L | D | D0 | H | d | 重量 |
DY22F-25P-DN10 | 10 | 155 | 14.5 | 6 | 150 | 10 | 2.5 |
DY22F-25P-DN15 | 15 | 190 | 18.5 | 8 | 165 | 15 | 3.3 |
DY22F-25P-DN20 | 20 | 200 | 25.5 | 10 | 185 | 20 | 5.1 |
DY22F-25P-DN25 | 25 | 210 | 28.5 | 12 | 190 | 25 | 7.0 |
DY22F-25P-DN32 | 32 | 260 | 38.5 | 13 | 250 | 32 | 9.5 |
DY22F-25P-DN40 | 40 | 260 | 45.5 | 14 | 250 | 40 | 10.2 |
