廠商性質：Y12X-16P
所屬分類：減壓閥
產品時間：2021-03-18

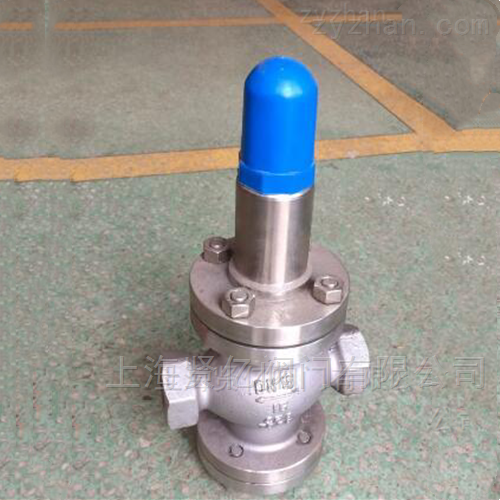

簡要描述：彈簧式減壓閥Y12X/F通過啟閉件的節流，造成壓力損失迫使進口壓力在出口處降低某一個需要值，當流量和壓力變化時，利用本身介質能量來控制出口壓力基本不變的目的。
主要技術規范
1、 公稱壓力：1.6MPa
2、 工作介質：水、氣
3、 工作溫度： t≤80℃
4、 高進口壓力：1.6MPa
5、 出口壓力可調范圍：0.15MPa-0.50MPa（出廠時設定壓力為0.3MPa）
6、 管螺紋符合ISO228標準
彈簧式減壓閥Y12X/F工作原理：
螺紋減壓閥Y12X/F通過啟閉件的節流，造成壓力損失迫使進口壓力在出口處降低某一個需要值，當流量和壓力變化時，利用本身介質能量來控制出口壓力基本不變的目的。
彈簧式減壓閥Y12X/F安裝說明：
1、本閥門安裝前應仔細核對使用情況是否與標牌規定相符。
2、螺紋減壓閥可以水平安裝，又可以垂直安裝，閥體所示箭頭必須與介質流向一致。
3、本閥門在管道上只作減壓用，不作截止用，使用介質必須經過過濾器過濾。
彈簧減壓閥型號：
鑄鋼：Y12X-16C，Y12X-25C，Y12X-40C，Y12X-64C
不銹鋼：Y12F-16P，Y12F-25P，Y12F-40P，Y12F-64P
減壓閥Y12F/X外形尺寸：
| 型號 | 尺寸 | ||||||||||||
| Y12X-16C | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | 160 | 160 | 180 | 200 | 220 | 250 | 260 | 310 | 350 | 400 | 500 | 550 | |
| H1 | 170 | 170 | 188 | 192 | 270 | 270 | 310 | 403 | 448 | 570 | 590 | 640 | |
| H2 | 75 | 75 | 77 | 82 | 98 | 98 | 138 | 152 | 170 | 222 | 242 | 262
| |
