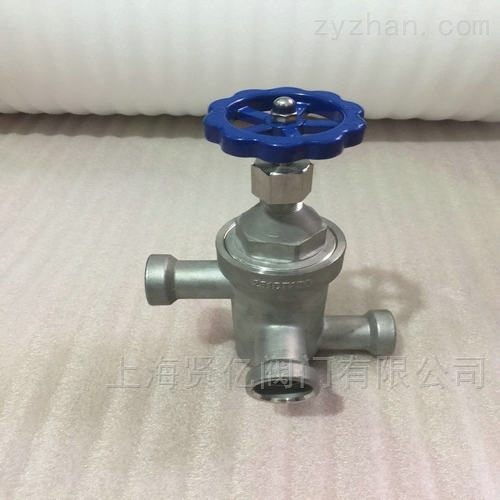

DJ63F-25P/40P低溫三通換向閥

廠商性質：

所屬分類：低溫截止閥

產品時間：2021-03-18

簡要描述：DJ63F-25P/40P低溫三通換向閥?主要在低溫貯槽上內部壓力改變而起保護作用，它也可以在低溫下氣體的壓力降低控制。

聯系我們在線咨詢

詳細說明：

DJ63F-25P/40P低溫三通換向閥工作原理

　　DJ63F低溫三通截止閥的工作原理是靠旋轉閥戀來使閥門暢通或閉塞。閘閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。

　　截止閥的密封副由閥瓣密封面和閥座密封面組成,閥桿帶動閥瓣沿閥座的中心線作垂直運動。截止閥啟閉過程中啟高度較小,易于流量的調節,且制造維修方便,壓力適用范圍廣。

　　截止閥密封面不易磨損及擦傷,閥門啟閉過程中閥瓣與閥座密封面之間無相對滑動,因此對密封面的磨損與擦傷較小,所以提高了密封副的使用壽命截止閥在全閉過程中閥瓣行程小,其高度相對較小。截止閥的缺點是,啟閉力矩較大且難以實現快速啟閉,因閥體內流道比較曲折,流體流動阻力大,造成流體動力在管路中損失較大。

一.概述：

DJ63F-25P/40P低溫三通換向閥主要在低溫貯槽上內部壓力改變而起保護作用，它也可以在低溫下氣體的壓力降低控制。

該閥結構緊湊、體積小、重量輕。調節靈敏，穩定性好。

二.規范：

型號：DJ63F-40P

公稱通徑：DN 25、40mm

公稱壓力：PN 4.0MPa

適用介質：LO2、LN2、LAR、LNG等

適用溫度：-196℃-+80℃

三.材質：

閥體、閥瓣、閥桿：不銹鋼

閥蓋：銅

填料、密封墊圈：聚四氟乙烯

四.外形與安裝連接尺寸：

產品型號	工廠代號	公稱通徑	外形與連接尺寸mm			重量
		DN	L	d	H/h	Kg
DJ63F-40P	501T25A	25	110	28.5	225	3.8
DJ63F-40P	501T40A	40	140	45.5	290	6.2
DJ63F-40P	251DT25	25	140	28.5	220	3.7
DJ63F-40P	301DT25	25	144	28.5	220	3.8
