所屬分類:低溫閥門
產品時間:2021-03-18

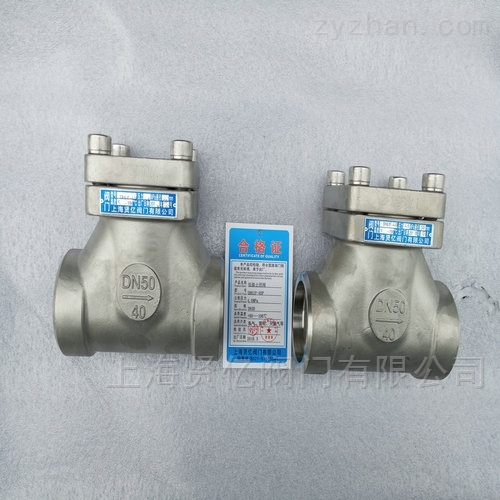

簡要描述:DH低溫止回閥 依靠介質本身的流動而自動開、閉閥瓣,防止介質倒流。低溫升降式止回閥適用于甲烷、液態天然氣、乙烯、二氧化碳、液氨、液氧、液氮、液氫等低溫介質。低溫閥門嚴格控制材料的化學成份及低溫沖擊韌性等力學性能指標。
低溫止回閥用途:
DH低溫止回閥 依靠介質本身的流動而自動開、閉閥瓣,防止介質倒流。低溫升降式止回閥適用于甲烷、液態天然氣、乙烯、二氧化碳、液氨、液氧、液氮、液氫等低溫介質。低溫閥門嚴格控制材料的化學成份及低溫沖擊韌性等力學性能指標。
DH低溫止回閥 閥參數:
公稱壓力:1.6Mpa、2.5Mpa、4.0MPa
適用溫度:-196℃~+80℃
公稱通徑:10mm~250mm
主體材質:閥體: CF8
閥桿、閥瓣: 不銹鋼
填料、密封圈: 聚四氟乙烯
適用介質:LO2、LN2、LAr、LAir、LNG 等
連接形式:插焊、法蘭
低溫止回閥DH61F-40P/25P/16P標準:
設計與制造:JB/T7749-95
結構長度:GB/T12221-89
連接端:GB/T9113-2000,HG20592-97,SH3406-96GB/T12224-89
檢驗與試驗:JB/T7749-95
產品型號 | DH61F-40P低溫止回閥 | 重量 | ||||||
產品代號 | 通徑 | 尺寸 | ||||||
A | L | D | D1 | H | H1 | |||
561DH50 | 50 | 140 | 10 | 50 | 57.5 | 146 | 98 | 7.13 |
561DH65 | 65 | 170 | 10 | 65 | 76.5 | 153 | 98 | 9.29 |
561DH80 | 80 | 200 | 15 | 80 | 89.5 | 195 | 127 | 16.33 |
561DH100 | 100 | 220 | 15 | 100 | 108.5 | 214 | 134 | 21.31 |
561DH150 | 150 | 300 | 20 | 150 | 159.5 | 285 | 166 | 38.74 |
