所屬分類:低溫截止閥
產品時間:2021-03-18

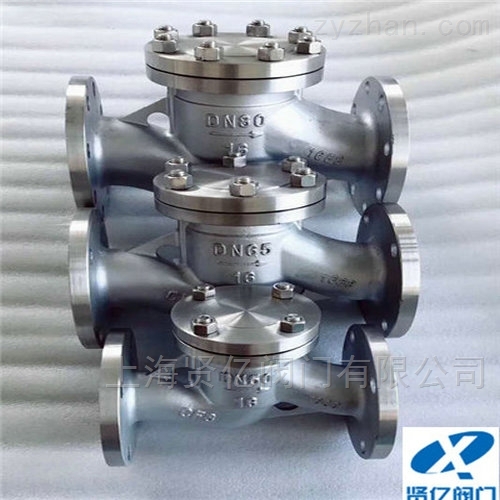

簡要描述:DH41F-25P/40P低溫法蘭止回閥?是指依靠介質本身流動而自動開、閉閥瓣,用來防止介質倒流的閥門,又稱逆止閥、單向閥、逆流閥、和背壓閥。止回閥屬于一種自動閥門,其主要作用是防止介質倒流、防止泵及驅動電動機反轉,以及容器介質的泄放。
低溫止回閥產品概述:
DH41F-25P/40P低溫法蘭止回閥是自動閥門,防止介質倒流,制造過程將零件浸入低溫-196℃的液氮中保冷2至6小時后取出自然處理,重復循環2次,減少溫差和金相組織改變而產生變形,提高閥門在低溫時的密封性。用于易燃介質的閥門需防靜電設計。
產品特點
DH41F-25P/40P低溫法蘭止回閥是指依靠介質本身流動而自動開、閉閥瓣,用來防止介質倒流的閥門,又稱逆止閥、單向閥、逆流閥、和背壓閥。止回閥屬于一種自動閥門,其主要作用是防止介質倒流、防止泵及驅動電動機反轉,以及容器介質的泄放。止回閥還可用于給其中的壓力可能升至超過系統壓的輔助系統提供補給的管路上。止回閥主要可分為旋啟式止回閥(依重心旋轉)與升降式止回閥(沿軸線移動)。
低溫止回閥工作原理:
低溫止回閥當介質按規定方向流動時,閥瓣受介質力的作用,被開啟。介質逆流時,因閥瓣自重和閥瓣受介質反向力的作用,使閥瓣與閥座的密封面密合而關閉,達到阻止介質逆流的目的。
規格參數
公稱壓力:4.0Mpa
公稱通徑:10mm-100mm
適用介質:LO2、LN2、LAr、LNG、LC2H4等
適用溫度:-196℃~+80℃
連接形式:法蘭(國標、日標、美標等)
注意事項:氧氣禁油
外型尺寸與連接尺寸:
產品型號 | DH41F-40P低溫止回閥 | 重量 (kg) | ||||||||
產品代號 | 通徑 DN(mm) | 尺寸 | ||||||||
L | H1 | D | D1 | D2 | Z-d | b | f | |||
541DH50 | 50 | 230 | 98 | 160 | 125 | 88 | 4-18 | 20 | 3 | 11.6 |
541DH65 | 65 | 290 | 98 | 180 | 145 | 110 | 8-18 | 22 | 3 | 15.8 |
541DH80 | 80 | 310 | 127 | 200 | 160 | 121 | 8-18 | 24 | 3 | 25.2 |
541DH100 | 100 | 350 | 134 | 235 | 190 | 150 | 8-23 | 24 | 3.5 | 35.6 |
541DH150 | 150 | 400 | 166 | 300 | 250 | 218 | 8-25 | 26 | 4 | 61.5 |
