所屬分類:低溫截止閥
產品時間:2021-03-18
簡要描述:DJ41F-16P/25P/40P低溫截止閥用于液態天然氣的管路系統,具有開關靈活,密封可靠的特點。

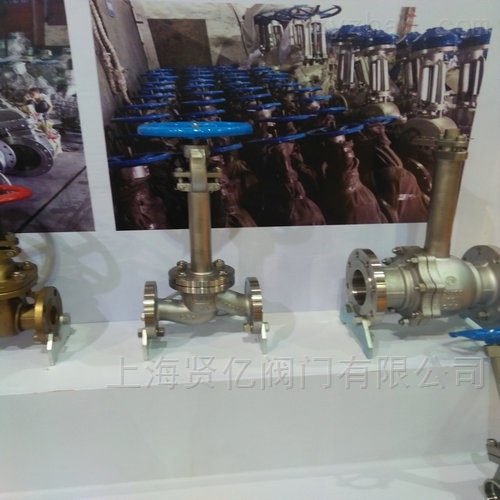

DJ41F-16P/25P/40P低溫截止閥產品特點
DJ41F-16P/25P/40P低溫截止閥用于液態天然氣的管路系統,具有開關靈活,密封可靠的特點。
DJ41F低溫截止閥主要零件材料
閥體、閥蓋:不銹鋼
閥桿、閥頂:不銹鋼
填料:PTFE
密封圈:PTFE或PCTFE
DJ41F低溫截止閥規格參數
公稱壓力(PN):4.0MPa以及1.6MPa、2.5MPa、6.4MPa等
公稱通徑(DN):10mm~150mm、
適用溫度:-196℃~+80℃
適用介質:LO2、LN2、LAr、LNG、LC2H4等
連接形式:法蘭(JB/T81)
注意事項:氧氣禁油
外型尺寸與連接尺寸
產品型號 | DJ41F 低溫截止閥 | 重量 | ||||||
通徑 | 尺寸 |
| ||||||
A | H | h | D0 | RA | b | |||
20 | 90 | 400 | 200 | 100 | 25.5 | 8 | 6 | |
25 | 100 | 400 | 200 | 100 | 32.5 | 8 | 6.2 | |
32 | 110 | 468 | 204 | 120 | 38.5 | 10 | 10.5 | |
40 | 120 | 523 | 230 | 120 | 45.5 | 10 | 10.7 | |
50 | 150 | 523 | 230 | 120 | 57.5 | 15 | 17.8 | |
65 | 180 | 651 | 250 | 120 | 76.5 | 15 | 20.5 | |
80 | 210 | 736 | 320 | 160 | 89.5 | 15 | 32.1 | |
100 | 250 | 736 | 320 | 160 | 108.5 | 20 | 50.4 | |
125 | 300 | 1020 | 470 | 300 | 133.5 | 25 | 68.6 | |
150 | 350 | 1050 | 500 | 300 | 159.5 | 25 | 95.4 | |
200 | 430 | 1150 | 600 | 300 | 219.5 | 25 | 151.1 |
