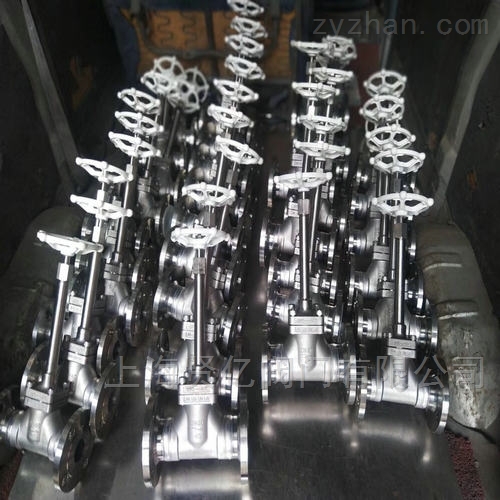

DJ41Y-16P/25P/40P低溫截止閥

廠商性質：

所屬分類：低溫截止閥

產品時間：2021-03-18

簡要描述：DJ41Y-16P/25P/40P低溫截止閥主要用于乙烯，液化天然氣等化工裝置上，天然氣LPG LNG儲罐，接收基地及衛星站，空分設備、石油、化工尾氣分離設備、液氧、液氮、液氫、二氧化碳低溫貯槽及槽車、變壓吸附制氧等工況的管路系統，具有開關靈活，密封可靠的特點。

聯系我們在線咨詢

詳細說明：

上海賢億閥門有限公司宗旨：“客戶至上，誠信經營”堅持“以質量求生存，誠信創造價值”，讓顧客買的放心，用的放心，堅持薄利多銷,我們將以熱情，竭誠為您服務！

DJ41Y-16P/25P/40P低溫截止閥產品特點

DJ41Y-16P/25P/40P低溫截止閥主要用于乙烯，液化天然氣等化工裝置上，天然氣LPG LNG儲罐，接收基地及衛星站，空分設備、石油、化工尾氣分離設備、液氧、液氮、液氫、二氧化碳低溫貯槽及槽車、變壓吸附制氧等工況的管路系統，具有開關靈活，密封可靠的特點。

低溫截止閥優點：

1、結構簡單，制造和維修比較方便。

2、工作行程小，啟閉時間短。

3、密封性好，密封面間摩擦力小，壽命較長。

4、截止閥閥體的結構形式有直通式、直流式和直角式。直通式是zui常見的結構，但其流體的阻力zui大。直流式流體阻力較小，多用于含固體顆粒或粘度大的流體。直角式閥體多采用鍛造，適用于較小通經、較高壓力的截止閥。

規格參數

公稱壓力：1.6、2.5、4.0、6.4Mpa

公稱通徑：15mm-400mm
適用介質：氧氣、氮?dú)?、氬氣、二氧化碳、LNG、惰性氣體等

適用溫度：-196℃~+80℃

連接形式：法蘭（閥門結構長度、尺寸及法蘭尺寸可定制）

注意事項：氧氣禁油

結構及材料

材料選擇：

1.閥體、閥蓋采用：LCB（-46℃）、LC3（-101℃）、CF8（304）（-196℃)、-253℃。

2.閥芯：不銹鋼堆焊鈷基硬質合金。

3.閥座：不銹鋼堆焊鈷基硬質合金。

結構特點：

1.低溫球閥、低溫閘閥、低溫截止閥采用長頸結構，以保護填料。

2.閥座形式：閥座采用焊接結構，密封面堆焊鈷基硬質合金，保證閥門的密封性能。

外型尺寸與連接尺寸

產品型號				DJ41Y 低溫截止閥				重量 (kg)
通徑 DN(mm)	尺寸
通徑 DN(mm)	A	H	h		D0	RA	b
20	90	400	200		100	25.5	8	6
25	100	400	200		100	32.5	8	6.2
32	110	468	204		120	38.5	10	10.5
40	120	523	230		120	45.5	10	10.7
50	150	523	230		120	57.5	15	17.8
65	180	651	250		120	76.5	15	20.5
80	210	736	320		160	89.5	15	32.1
100	250	736	320		160	108.5	20	50.4
125	300	1020	470		300	133.5	25	68.6
150	350	1050	500		300	159.5	25	95.4
200	430	1150	600		300	219.5	25	151.1
