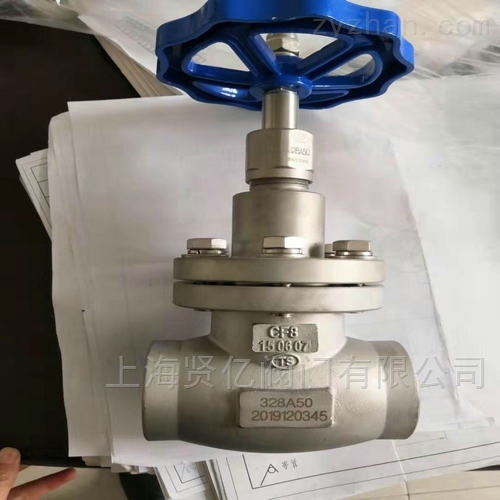

DJ61F-16P/25P/40P低溫短軸截止閥

廠商性質:

所屬分類:低溫截止閥

產品時間:2021-03-18

簡要描述:DJ61F-16P/25P/40P低溫短軸截止閥應用于氣體液化設備、空分設備;天然氣液化、儲運設備;液態氧、氮、氬、氫、二氧化碳低溫貯槽及槽車;變壓吸附制氧、氮設備。

詳細說明:

低溫截止閥產品概述:

DJ61F-16P/25P/40P低溫短軸截止閥應用于氣體液化設備、空分設備;天然氣液化、儲運設備;液態氧、氮、氬、氫、二氧化碳低溫貯槽及槽車;變壓吸附制氧、氮設備。

DJ61F-16P/25P/40P低溫短軸截止閥只適用于全開和全關,不允許作調節和節流。截止閥屬于強制密封式閥門,所以在閥門關閉時,必須向閥瓣施加壓力,以強制密封面不泄漏。當介質由閥瓣下方進入閥內時,操作力所需要克服的阻力,是閥桿和填料的磨擦力與由介質的壓力所產生的推力,關閥門的力比開閥門的力大,所以閥桿的直徑要大,否則會發生閥桿頂彎的故障。近年來,從自密封的閥門出現后,截止閥的介質流向就改由閥瓣上方進入閥腔,這時在介質壓力作用下,關閥門的力小,而開閥門的力大,閥桿的直徑可以相應地減少。同時,在介質作用下,這種形式的閥門也較嚴密。



產品規范
公稱壓力:4.0MPa
公稱通徑:10mm~50mm
適用介質:LO2、LN2、LAr、LNG、LC2H4等
適用溫度:-196~+80℃
連接方式:對焊
介質流向:由閥瓣下面向上流




主要零部件材料
閥體、閥蓋、閥瓣、閥桿:不銹鋼
填料:PTFE
閥瓣密封圈:PTFE或PCTFE



外型尺寸與連接尺寸



產品型號

DJ61F-40P低溫長軸截止閥

重量

(kg)

產品代號

通徑

DN(mm)

尺寸

A

H1

H2

D

a

D0

411J10AB2A3

10

100

253

247

14

2

75

1.5

411J15AB2A3

15

140

268

260

18

2

75

1.7

411J20AB2A3

20

150

307

297

25

2.5

100

2.4

411J25AB2A3

25

160

323

310

32

2.5

100

2.6

411J32AB2A3

32

180

362

346

38

3

120

4.9

411J40AB2A3

40

190

380

360

45

3.5

120

5.2

411J50AB2A3

50

220

445

420

57

3.5

160

10.8
