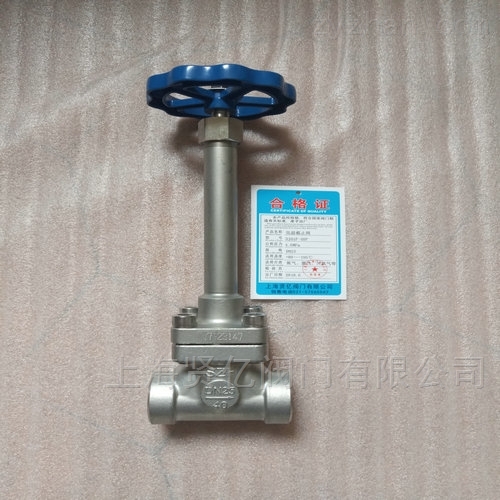

DJ61F-16P/25P/40P低溫截止閥

廠商性質：

所屬分類：低溫截止閥

產品時間：2021-03-18

簡要描述：DJ61F-16P/25P/40P低溫截止閥應用于氣體液化設備、空分設備；天然氣液化、儲運設備；液態氧、氮、氬、氫、二氧化碳低溫貯槽及槽車；變壓吸附制氧、氮設備。

聯系我們在線咨詢

詳細說明：

進口低溫長軸截止閥原理：
DJ61F-16P/25P/40P低溫截止閥應用于氣體液化設備、空分設備；天然氣液化、儲運設備；液態氧、氮、氬、氫、二氧化碳低溫貯槽及槽車；變壓吸附制氧、氮設備。低溫長軸截止閥用于低溫儲罐的出液口和進液口，因為低溫儲罐內的介質溫度極低，溫度在短時間內容易傳到至手柄的頂端。所以接觸低溫液體面積較大的部位管路采用低溫長軸截止閥。低溫閥門廣泛應用于能源、石化、冶金、航天、核工業等行業。

DJ61F-16P/25P/40P低溫截止閥的材料非常重要，材質不合格，會造成殼體及密封面的外漏或內漏；零部件的綜合機械性能、強度和鋼度滿足不了使用要求甚至斷裂。導致液化天然氣介質泄漏引起爆炸。因此，在開發、設計、研制液化天然氣閥門的過程中，材質是首要關鍵的問題。

設計標準：

1．設計：API6D、JB/T7749；

2．閥門常規檢查和試驗：按API598標準。

3．閥門低溫檢查和試驗：按JB/T7749。

低溫閥門包括低溫球閥、低溫閘閥、低溫截止閥、低溫安全閥、低溫止回閥，低溫蝶閥，低溫針閥，低溫節流閥，低溫減壓閥、低溫電磁閥等，主要用于三十萬噸乙烯，液化天然氣等化工裝置上。輸出的液態低溫介質如乙烯、液氧、液氫、液化天然氣、液化石油產品等，不但易燃易爆，而且在升溫時要氣化，氣化時，體積膨脹數百倍。

低溫閥門泄漏的原因有兩種情況：一是內漏，二是外漏。

1、閥門產生內漏主要原因是密封副在低溫狀態下產生變形所致。當介質溫度下降到使材料產生相變時造成體積變化，使原本研磨精度很高的密封面產生翹曲變形而造成低溫密封不良。我們曾對DN250閥門進行低溫試驗，介質為液氮（-196℃）蝶板材料為1Cr18Ni9Ti（沒經過低溫處理）發現密封面翹曲變形量達0.12mm左右，這是造成內漏的主要原因。因此當閥體或蝶板在低溫下產生變形時，都會被彈性密封環來吸收補償，不會產生泄漏和卡死現象。當閥門打開時這一彈性變形立即消失，在啟閉過程中基本沒有相對磨擦，故使用壽命長。

2、閥門的外漏：其一是閥門與管路采用法蘭連接方式時，由于連接墊料、連接螺栓、以及連接件在低溫下材料之間收縮不同步產生松弛而導至泄漏。因此我們把閥體與管路的連接方式由法蘭連接改為焊接結構，避免了低溫泄漏。其二是閥桿與填料處的泄漏。一般多數閥門的填料采用F4，因為它的自滑性能好、摩擦系數?。▽︿摰哪Σ料禂?shù)f=0.05～0.1），又具有獨特的化學穩定性，因此得到廣泛應用。但F4也有不足之處，一是冷流傾向大；二是線膨脹系數大，在低溫下產生冷縮導致滲漏，造成閥桿處大量結冰，至使閥門開啟失靈。為此研制的低溫蝶閥采用自縮密封結構即利用F4膨脹系數大的特點，通過予留的間隙達到常溫、低溫都可以密封的目的。
