網站首頁產品展示低溫閥門 > 低溫安全閥 > A48型帶扳手彈簧全啟式安全閥
{_ProName}

A48型帶扳手彈簧全啟式安全閥

廠商性質:

所屬分類:低溫安全閥

產品時間:2021-03-18

簡要描述:A48型帶扳手彈簧全啟式安全閥是一種適用于蒸汽介質場合的安全閥,閥蓋采用敞開式設計,有利于彈簧的散熱,扳手結構可以定期檢驗安全閥的靈活性。

詳細說明:

產品簡介:

【帶扳手彈簧全啟式安全閥產品用途】

A48型帶扳手彈簧全啟式安全閥是一種適用于蒸汽介質場合的安全閥,閥蓋采用敞開式設計,有利于彈簧的散熱,扳手結構可以定期檢驗安全閥的靈活性。


A48型帶扳手彈簧全啟式安全閥產品特點】

1、全啟式結構,排量大

2、閥瓣處設有反沖盤部件

3、帶提升扳手可定期檢驗閥門開啟的靈活性
4、整定壓力偏差小,可達±3%
5、啟閉壓差≤15%
6、選用優的彈簧鋼,保證彈簧的壽命和穩定性
7、平面結構的閥瓣和閥座易于維修和重新加工
8、閥蓋敞開式設計可用于溫度較高的介質



【帶扳手彈簧全啟式安全閥執行標準】

設計規范:GB/T 12243

結構長度:GB/T 12221

法蘭連接:JB/T 79

試驗與檢驗:GB/T 12242

產品標識:GB/T 12220

供貨規范:JB/T 7928

【產品型號】

A48Y-16C(25,40,64,100)

A48Y-16P(25P,40P,64P,100P)
A48Y-16R(25R,40R,64R,100R)

A48Y-16R3(25R3,40R3,64R3,100R3)
【帶扳手彈簧全啟式安全閥整定壓力等級】

公稱壓力(MPa)

整定壓力等級

1.6

0.060.1

0.10.16

0.160.25

0.40.6

0.60.8

0.81.0

1.01.3

1.31.6

2.5

1.31.6

1.62.0

2.02.5











4.0

1.31.6

1.62.0

2.02.5

2.53.2

3.24.0







6.4

2.53.2

3.24.0

4.05.0

5.06.4









10.0

3.24.0

4.05.0

5.06.4

6.48.0

8.010.0

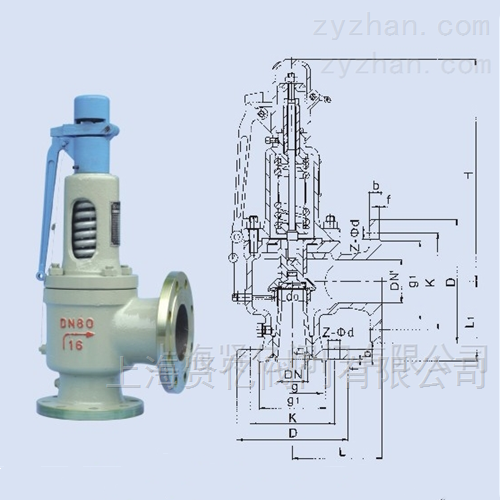

帶扳手彈簧全啟式安全閥主要外形連接尺寸】

公稱壓力

公稱通徑

do

DN

L

L1

≈H

1.6MPa

20

15

25

110

95

411

25

16

32

110

95

411

32

20

40

115

100

411

40

25

50

120

110

472

50

32

65

135

120

532

65

40

80

160

140

556

80

50

100

170

135

561

100

65

125

195

175

667

125

80

150

210

190

857

150

100

175

255

230

915

200

125

250

300

260

1073

250

150

300

350

320

1307

300

220

400

370

350

1233

350

250

500

500

450

1711

400

280

500

500

450

1780

2.5MPa

20

15

25

110

95

411

25

16

32

110

95

411

32

20

40

115

100

411

40

25

50

120

110

472

50

32

65

135

120

532

65

40

80

160

140

556

80

50

100

170

135

561

100

65

125

195

175

667

125

80

150

210

190

857

150

100

175

255

230

915

200

125

250

300

260

1073

250

150

300

350

320

1307

300

220

400

370

350

1233

350

250

500

500

450

1711

400

280

,

500

500

450

1780

4.0MPa

20

15

25

110

95

411

25

16

32

110

95

411

32

20

40

115

100

411

40

25

50

120

110

472

50

32

65

135

120

532

65

40

80

160

140

556

80

50

100

170

135

561

100

65

125

195

175

667

125

80

150

210

190

857

150

100

175

255

230

915

200

125

250

300

260

1073

250

150

300

350

320

1307

300

220

400

370

350

1233

350

250

500

500

450

1711

400

280

500

500

450

1711

6.4MPa

20

10

25

96

85

297

25

16

32

110

100

310

32

20

40

130

110

322

40

25

50

130

120

352

50

32

65

135

130

425

65

40

80

175

160

570

80

50

100

175

160

560

100

65

125

195

195

690

150

100

200

280

265

935

10.0MPa

20

10

25

96

85

297

25

16

32

110

100

310

32

20

40

130

110

322

40

25

50

130

120

352

50

32

65

135

130

425

65

32

80

175

160

570

80

40

100

175

160

560

100

50

125

195

195

690

150

80

200

280

265

935
