簡要描述:D643W-16P氣動加長桿蝶閥 氣動不銹鋼蝶閥具有雙向密封功能,安裝時不受介質流向的限制,也不受空間位置的影響,可在任何方向安裝。被廣泛用于介質溫度≤425℃的冶金、電力、石油、化工等工業管道上,做調節流量和截?cái)嗔黧w使用。

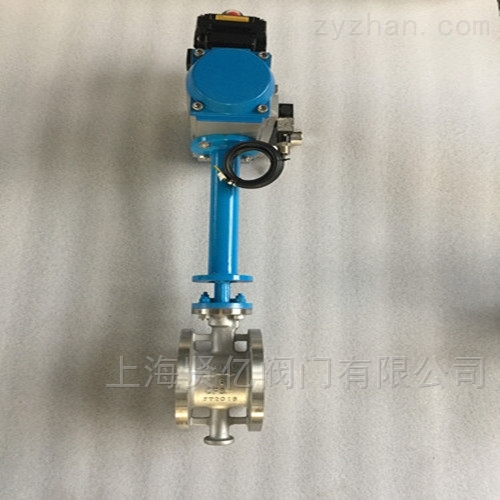

D643W-16P氣動加長桿蝶閥 氣動不銹鋼蝶閥
產品簡介:
氣動不銹鋼硬密封法蘭蝶閥D643W-16P氣動加長桿蝶閥 氣動不銹鋼蝶閥/氣動三偏心硬密封蝶閥/氣動三偏心硬密封法蘭蝶閥/氣動不銹鋼法蘭蝶閥/氣動三偏心蝶閥/氣動三偏心法蘭蝶閥/氣動法蘭式蝶閥采用三維偏心結構,蝶板為軟硬層疊式金屬片,具有金屬硬密封和彈性密封的雙重優點。氣動硬密封蝶閥具有雙向密封功能,安裝時不受介質流向的限制,也不受空間位置的影響,可在任何方向安裝。被廣泛用于介質溫度≤425℃的冶金、電力、石油、化工等工業管道上,做調節流量和截?cái)嗔黧w使用。
三維偏心幾何形狀:
偏心1:閥軸位于閥座后面,使得密封能夠完全緊密環繞接觸整個閥座。
偏心2:閥軸中心線偏離管道和閥門中心線,避免受閥開啟和關閉的干擾。
偏心3:閥座錐體軸偏離閥軸中心線,這樣可以在關閉和開啟過程中消除磨擦作用,并且實現環繞整個閥座的均勻致的壓縮密封效果。
使用壽命更長的無磨擦密封
1、作為標準配置,閥座采Cr13合金或鎢絡鈷合金硬面。
2、密封墊采用螺旋盤繞不銹鋼/石墨,用于實現零泄漏。
氣動執行器
采用新型GTD系列或者ATD系列氣動執行器,有雙作用式和單作用式(彈簧復位),齒輪傳動,安全可靠。
1、齒輪式雙活塞,輸出力矩大,體積小。
2、氣缸選用鋁金材料,重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍,確保與閥門的同步精度。
