所屬分類:氣動球閥
產品時間:2021-03-18
簡要描述:VQ647F-16P不銹鋼V型氣動球閥是球閥的一種,它的關閉件是半球體上開有V字型開口,V型開口具有鋒利的刃口,在球體回轉過程中,關閉件之間有擦拭作用,對介質具有強有力的切斷力,球體的V型開口與閥座流道形成一個扇形區域,在回轉過程中可改變流道截面積,形成對介質的精確調節,它是一種角回轉的調節閥,其密封性能與普通球閥相同,使它同時具備調節和開關兩種功能,與氣動或電動執行器配套,廣泛使用于工業過程自控
別 名:氣動V型調節閥,氣動V型切斷閥
型號:VQ647F、VQ647H
材質: 不銹鋼、鑄鋼、碳鋼、特種雙相鋼 、WCB、A105、304、304L、316、316L等
口徑:DN15-600
連接形式:法蘭
壓力等級:PN10/PN16/PN25/PN40/PN64/PN100
150LB/300LB/600LB/900LB
常 溫 型: 零下40℃-220℃ 高 溫 型: 220℃-400℃
密封等級: V級 Ⅵ級

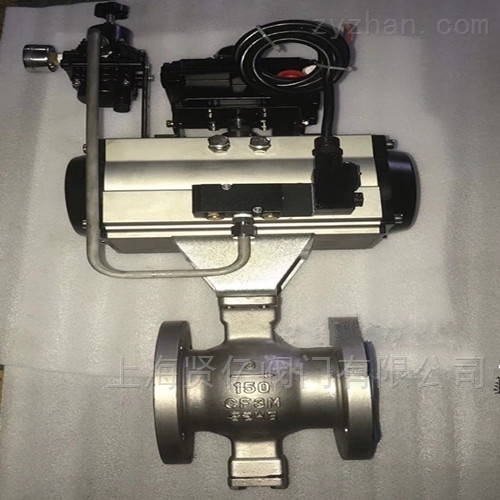

VQ647F-16P不銹鋼V型氣動球閥介紹;
VQ647F-16P不銹鋼V型氣動球閥是球閥的一種,它的關閉件是半球體上開有V字型開口,V型開口具有鋒利的刃口,在球體回轉過程中,關閉件之間有擦拭作用,對介質具有強有力的切斷力,球體的V型開口與閥座流道形成一個扇形區域,在回轉過程中可改變流道截面積,形成對介質的精確調節,它是一種角回轉的調節閥,其密封性能與普通球閥相同,使它同時具備調節和開關兩種功能,與氣動或電動執行器配套,廣泛使用于工業過程自控系統中。
行業包括:能源、石化、冶金、化工、采礦、造紙、環保、生化、制藥、石油、電力、印染、輕工、食品、煙草、制糖、飲料等各個領域。
工作原理:
氣動V型球閥是靠旋轉閥鏈來使閥門暢通或閉塞。氣動球閥開關輕便,體積小,可以做成很大口徑,密封可靠,結構簡單,維修方便,密封面與球面常在閉合狀態,不易被介質沖蝕,在各行業得到廣泛的應用。氣動V型球閥和旋塞閥是同屬一個類型的閥門,只有它的關閉件是個球體,球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。
設計標準
1、法蘭標準:GB/T9113-2010、JB/T79-1994、HG/T20592-2009 ASMEB16.5 EN1092-1: 2001
2、壓力一溫度額定值:GB/T12224-2007 ASME B16.34-2003 IS07005-1
3、結構長度標準: 對夾式:企業標準 法蘭式:ISA 75.04-1995,IEC/DIN 534-3-2
4、適應溫度范圍: 常溫型一-40℃一120℃ 中溫型一120℃-450℃ 高溫型 一大于450℃
5、密封與強度試驗標準
強度及密封試驗標準:GB/T 4213-2007
硬密封等級:用戶無特殊要求時按下表標準,用戶要求時可以按GB/T4213-2007V級標準執行。 強度試驗壓力是按公稱壓力的1.5倍,填料及法蘭處密封試驗是按公稱壓力的1.1倍壓力進行,閥座密封是按zui大使用壓差 來進行試驗,當zui大使用壓差不明確時按1.0MPa(水壓)試驗,當zui大壓差小于0.6MPa時按0.6MPa壓力進行試驗,介質是帶有緩蝕阻垢劑的水進行試驗。
產品特點
1、閥體整體式結構:對夾式和法蘭式V型球閥閥體都是整體側裝式結構,結構剛性強,不容易引起變形和外泄。
2、上下自潤滑軸承:閥體內裝有上下自潤滑軸承,與閥桿接觸面積大,承載能力高,磨擦系數小,使閥門的扭矩減少。
3、閥座可根據介質和工況的需要,選金屬硬密封或PTFE軟密封:金屬硬密封閥座密封表面堆焊硬質合金,球 面鍍硬鉻或噴焊、離子氮化等硬化處理,使密封面使用壽命增強,耐溫提高;軟密封PTFE閥座或增強PTFE閥座密封性好 耐腐蝕,適應范圍廣。
4、經濟實用性:閥體重量輕,閥桿扭矩小,配用氣動或電動執行器相應規格小,與其它類型的調節閥相比,性價比高。
5,介質適應范圍廣:由于V型開口與閥座之間的剪切作用力,及閥內腔流道的光滑圓整,使介質不易積存于內腔,所以 它除適合液體介質外,更適合于帶纖維及固體顆料介質的系統控制。
6、小流量精確控制:通過對小口徑閥芯特殊V型開口的加工,可實現小Cv值精確控制。
