網站首頁 ＞ 產品展示 ＞ 氣動閥門 > 氣動球閥 > VQ647H-16P不銹鋼V型氣動球閥
{_ProName}

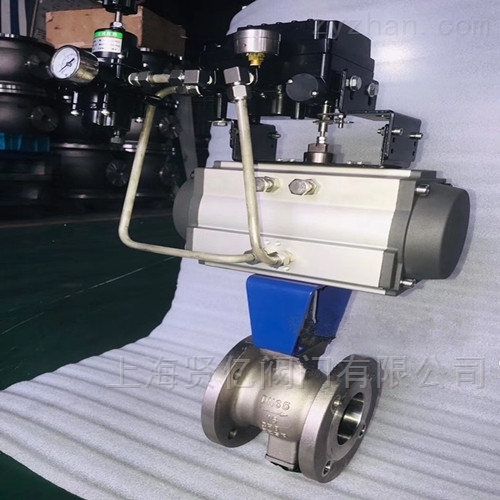

VQ647H-16P不銹鋼V型氣動球閥

廠商性質：

所屬分類：氣動球閥

產品時間：2021-03-18

簡要描述：VQ647H-16P不銹鋼V型氣動球閥?是球閥的一種，它的關閉件是半球體上開有V字型開口，V型開口具有鋒利的刃口，在球體回轉過程中，關閉件之間有擦拭作用，對介質具有強有力的切斷力，球體的V型開口與閥座流道形成一個扇形區域，在回轉過程中可改變流道截面積，形成對介質的精確調節，它是一種角回轉的調節閥，其密封性能與普通球閥相同，使它同時具備調節和開關兩種功能，與氣動或電動執行器配套，廣泛使用于工業過程自

詳細說明：

別    名:氣動V型調節閥，氣動V型切斷閥

型號:VQ647F、VQ647H

材質: 不銹鋼、鑄鋼、碳鋼、特種雙相鋼 、WCB、A105、304、304L、316、316L等

口徑：DN15-600

連接形式：法蘭

壓力等級：PN10/PN16/PN25/PN40/PN64/PN100
                150LB/300LB/600LB/900LB

常 溫 型： 零下40℃-220℃ 高 溫 型： 220℃-400℃
密封等級： V級 Ⅵ級

VQ647H-16P不銹鋼V型氣動球閥介紹;

VQ647H-16P不銹鋼V型氣動球閥?是球閥的一種，它的關閉件是半球體上開有V字型開口，V型開口具有鋒利的刃口，在球體回轉過程中，關閉件之間有擦拭作用，對介質具有強有力的切斷力，球體的V型開口與閥座流道形成一個扇形區域，在回轉過程中可改變流道截面積，形成對介質的精確調節，它是一種角回轉的調節閥，其密封性能與普通球閥相同，使它同時具備調節和開關兩種功能，與氣動或電動執行器配套，廣泛使用于工業過程自控系統中。

行業包括：能源、石化、冶金、化工、采礦、造紙、環保、生化、制藥、石油、電力、印染、輕工、食品、煙草、制糖、飲料等各個領域。

工作原理：

氣動V型球閥是靠旋轉閥鏈來使閥門暢通或閉塞。氣動球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。氣動V型球閥和旋塞閥是同屬一個類型的閥門，只有它的關閉件是個球體，球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。

VQ647F氣動V型球閥產品性能指標：


公稱通徑D（mm）253240506580100125150200250300
額定流量系數Cv3247781101702804107501120185029503800
公稱壓力PN（MPa）1.6、2.5、4.0、6.4
流量特性近似等百分比（參見典型曲線圖）、直線特性、快開性
閥板轉角（度）0°～90°（可調）
允許泄漏量等級軟密封：零泄露 硬密封：≤10－－5額定流量系數
作用形式雙作用/單作用（彈簧復位式）
控制型式切斷型/調節型
執行器型 號AT系列、GT系列、AW系列、ZSQ系列等
氣源壓力凈化壓縮空氣（氮氣）0.3-0.7MPa
調節型輸入信號電流信號：0～10mA、4～10mA 氣源信號20～100kPa
基本誤差帶定位器≤±1.5%
回 差帶定位器≤1.5%
死 區帶定位器≤0.6%
可調節比250:1300:1
切斷型回訊電壓AC220V、AC110V、DC24V、
切斷時間0.5 S1.0 S2.5～4.0 S7.0 S
